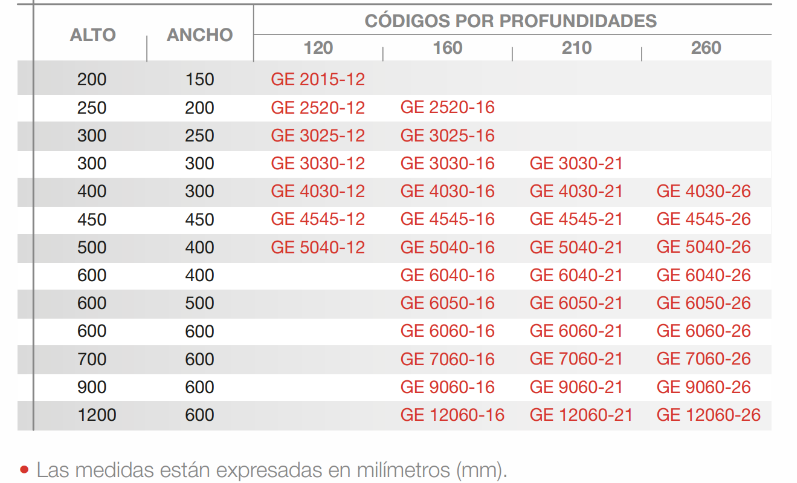

GE / Tradicional IP65
Estos gabinetes han sido diseñados para ser utilizados a la intemperie. No son perjudicados por los efectos nocivos de las cambiantes condiciones atmosféricas y los rayos ultravioletas.
CARACTERÍSTICAS:
» El cuerpo está construido en una sola pieza (Monoblock) en chapa de acero y soldada en continuo. » El cuerpo está provisto de agujeros de fijación para facilitar el montaje. Para su instalación se deben retirar los tapones de goma de los agujeros de fijación y es aconsejable para mantener el grado IP utilizar nuestras grampas de fijación. » Previo al pintado se realiza a la chapa un tratamiento de desengrase, fosfatizado y pasivado, para evitar la oxidación. » Burlete de poliuretano inyectado en continuo sobre la misma pieza. Brindando excelente adhesión, durabilidad, elasticidad y resistencia a las inclemencias del clima como temperatura y humedad.
Las arandelas de las cerraduras son de «EPDM» ELASTÓMERO DE ETILENO PROPILENO que garantiza durabilidad y elasticidad (Similares a las utilizadas en la industria automotríz). | | » Se pinta con pintura del tipo electrostática en polvo de resina de poliéster texturizada al horno de color Beige Ral 7032. » Los bornes de puesta a tierra, soldados por proyección y cobreados con 8/10 micrones, en tapa y cuerpo, al vincularlos con un cable de puesta a tierra se logra una resistencia débil, menor a 0.05 OHMS.
» Las bisagras y cerraduras son de Zamac y, al igual que los tornillos de sujeción, están zincados en color negro. » Las cerraduras son de tipo moneda de 1/4 de vuelta, internamente se engrasan y se coloca un O’RING DE ACRILO NITRILO para mejorar su funcionamiento y estanqueidad. » La bandeja de montaje está fabricada en chapa galvanizada para asegurar conductividad plena sobre la misma y viene despuntada para poder instalar el gabinete sin necesidad de quitarla. » Apertura de la puerta a 180°. |
ACCESORIOS:
/ Contratapas Abisagradas Regulables
/ Bandejas Abulonadas Regulables
/ Herrajes para regulación de contratapas abisagradas y Bandejas Adicionales
/ Bandejas Adicionales
/ Estructuras Adicionales para GE
/ Grampas de Fijación
/ Sobretecho GE
Descargar Folleto
Descargar Artículo
GEE / Estructural IP65
Estos gabinetes han sido diseñados para ser utilizados a la intemperie.
No son perjudicados por los efectos nocivos de las cambiantes condiciones atmosféricas y los rayos ultravioletas.
Esta línea ha sido diseñada para alojar termomagnéticas, disyuntores, guardamotores, etc, siempre respetando el formato DIN.
CARACTERÍSTICAS:
» La línea GEE se diferencia únicamente de la línea GE por su estructura interna.
» Características constructivas idénticas a la Línea Estanco Tradicional. | | » Diseñado para alojar desde 10 a 108 módulos DIN según modelo.
» Carátulas individuales y estructura porta elementos fabricada en chapa galvanizada con pliegue de altura que facilita su armado |
ACCESORIOS:
/ Contratapas Abisagradas
/ Bandejas Adicionales
/ Grampas de Fijación
/ Sobretecho GE
Descargar Folleto
Descargar Artículo
GEE / Estructural de Potencia IP65
Estos gabinetes han sido diseñados para ser utilizados a la intemperie. No son perjudicados por los efectos nocivos de las cambiantes condiciones atmosféricas y los rayos ultravioletas.
Esta línea ha sido diseñada para alojar termomagnéticas, disyuntores, guardamotores, etc, siempre respetando el formato DIN y brindando mayor espacio interior para acceso y pasaje de cables.
CARACTERÍSTICAS:
» La línea GEE de potencia se diferencia de la línea GEE porque su estructura interna permite que los módulos DIN esten elevados y por tener una mayor separación entre filas DIN (175mm entre centro de los módulos DIN).
» Mayor espacio perimetral, para alojar cablecanal y permitir el ingreso y salida de los cables con mayor facilidad. | | » Características constructivas idénticas a la Línea Estanco Tradicional.
» Diseñado para alojar desde 96 a 192 módulos DIN según modelo.
Carátulas individuales para cada fila de módulos DIN |
ACCESORIOS:
/ Contratapas Abisagradas
/ Bandejas Adicionales
/ Grampas de Fijación
/ Sobretecho GE
Descargar Artículo
GECL / Cuello Laberinto IP65
Estos gabinetes han sido diseñados para ser utilizados a la intemperie.
No son perjudicados por los efectos nocivos de las cambiantes condiciones atmosféricas y los rayos ultravioletas.
CARACTERÍSTICAS:
» El cuerpo está construido en chapa de acero, soldado en continuo.
» Previo al pintado se realiza a la chapa un tratamiento de desengrase, fosfatizado y pasivado, para evitar la oxidación.
Se pinta con pintura del tipo electrostática en polvo de resina de poliéster texturizada al horno de color Beige Ral 7032
» Burlete de poliuretano inyectado en continuo sobre la misma pieza. Brindando excelente adhesión, durabilidad, elasticidad y resistencia a las inclemencias del clima como temperatura y humedad.
Las arandelas de las cerraduras son de «EPDM» ELASTÓMERO DE ETILENO PROPILENO que garantiza durabilidad y elasticidad (Similares a las utilizadas en la industria automotriz).
» Los bornes de puesta a tierra, soldados por proyección y cobreados con 8/10 micrones, en tapa y cuerpo, al vincularlos con un cable de puesta a tierra se logra una resistencia débil, menor a 0.05 OHMS. | | » Las bisagras son de acero y están atornilladas al cuerpo y soldadas a la tapa del gabinete (bisagras ocultas).
» Las cerraduras son de tipo doble paleta de 1/4 de vuelta, internamente se engrasan y se coloca un O’RING DE ACRILO NITRILO para mejorar su funcionamiento y estanqueidad.
» En este tipo de gabinetes existe la posibilidad de colocar cerraduras tipo fallebas como opcional.
» La bandeja de montaje está fabricada en chapa galvanizada para asegurar conductividad plena sobre la misma.
» Apertura de la puerta a 120°.
» El interior del gabinete cuenta con herrajes soldados al mismo para regulación de contratapas abisagradas o fijas. |
ACCESORIOS:
/ Contratapas Abisagradas Regulables
/ Bandejas Adicionales para Contratapas Fijas
/ Caballetes
/ Cerraduras Fallebas
Descargar Folleto
Descargar Artículo

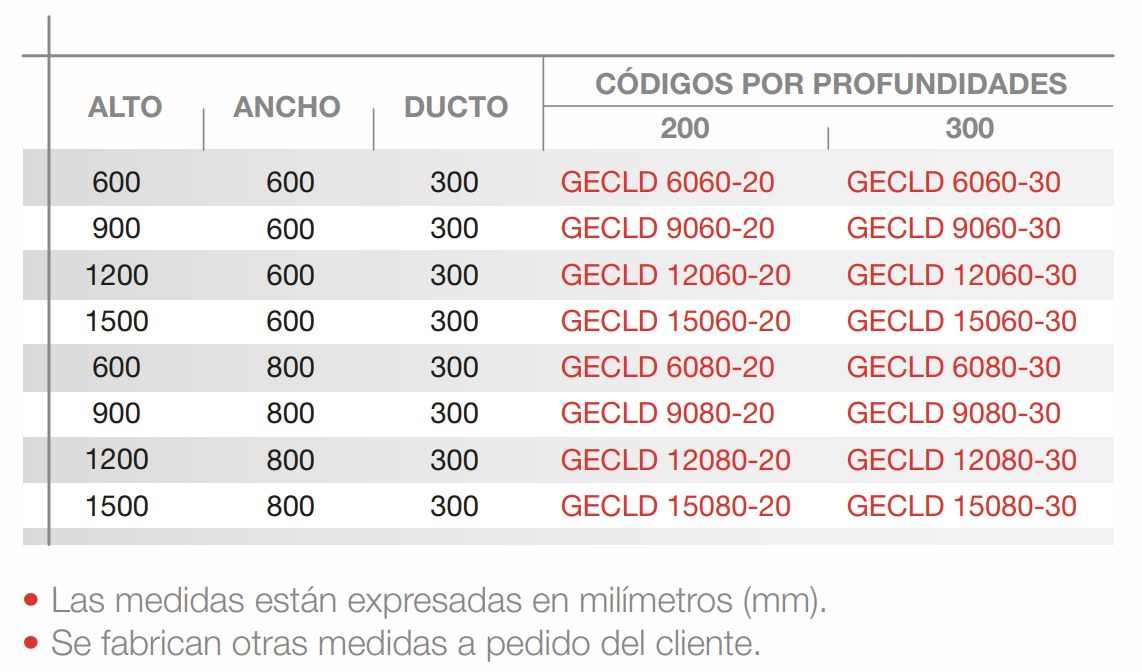

GECLD / Cuello Laberinto con Ducto IP65
Estos gabinetes han sido diseñados para ser utilizados a la intemperie.
No son perjudicados por los efectos nocivos de las cambiantes condiciones atmosféricas y los rayos ultravioletas.
Esta línea está formada con un sólo cuerpo que cuenta con dos puertas, una de ellas es de ancho 300mm y es utilizada generalmente como Ducto para entrada y salida de cables.
CARACTERÍSTICAS
» El cuerpo está construido en chapa de acero, soldado en contínuo.
» Previo al pintado se realiza a la chapa un tratamiento de desengrase, fosfatizado y pasivado, para evitar la oxidación.
Se pinta con pintura del tipo electrostática en polvo de resina de poliéster texturizada al horno de color Beige Ral 7032.
» Burlete de poliuretano inyectado en continuo sobre la misma pieza. Brindando excelente adhesión, durabilidad, elasticidad y resistencia a las inclemencias del clima como temperatura y humedad.
Las arandelas de las cerraduras son de «EPDM» ELASTÓMERO DE ETILENO PROPILENO que garantiza durabilidad y elasticidad (Similares a las utilizadas en la industria automotríz).
» Los bornes de puesta a tierra, soldados por proyección y cobreados con 8/10 micrones, en tapa y cuerpo, al vincularlos con un cable de puesta a tierra se logra una resistencia débil, menor a 0.05 OHMS. | | » Las bisagras son de acero y están atornilladas al cuerpo y soldadas a la tapa del gabinete (bisagras ocultas).
» Las cerraduras son de tipo doble paleta de 1/4 de vuelta, internamente se engrasan y se coloca un O’RING DE ACRILO NITRILO para mejorar su funcionamiento y estanqueidad.
» En este tipo de Gabinetes existe la posibilidad de colocar cerraduras tipo fallebas como opcional.
» La bandeja de montaje está fabricada en chapa galvanizada para asegurar conductividad plena sobre la misma.
» Apertura de la puerta a 120°.
» El interior del gabinete cuenta con herrajes soldados al mismo para regulación de contratapas abrisagradas o fijas. |
ACCESORIOS
/ Contratapas Abisagradas Regulables
/ Bandejas Adicionales para Contratapas Fijas
/ Caballetes
/ Cerraduras Fallebas
Descargar Folleto
Descargar Artículo

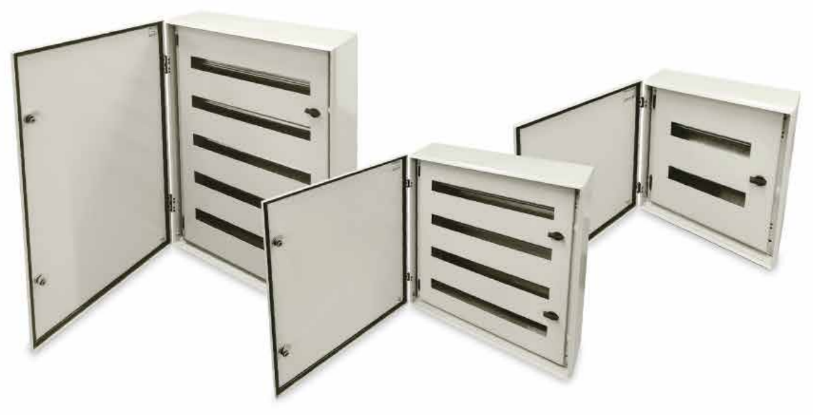

GEDIN / Gabinete Estanco para módulos DIN IP65
Estos gabinetes han sido diseñados para ser utilizados a la intemperie. No son perjudicados por los efectos nocivos de las cambiantes condiciones atmosféricas y los rayos ultravioletas.
Esta línea ha sido diseñada para alojar termomagnéticas, disyuntores, guardamotores, etc., siempre respetando el formato DIN y brindando mayor espacio interior para acceso y pasaje de cables.
CARACTERÍSTICAS
• La línea GEDIN se diferencia de la línea GE por contar con un interior completo para el montaje de módulos din.
• Mayor espacio perimetral para alojar cablecanal y permitir el ingreso y salida de los cables con mayor facilidad.

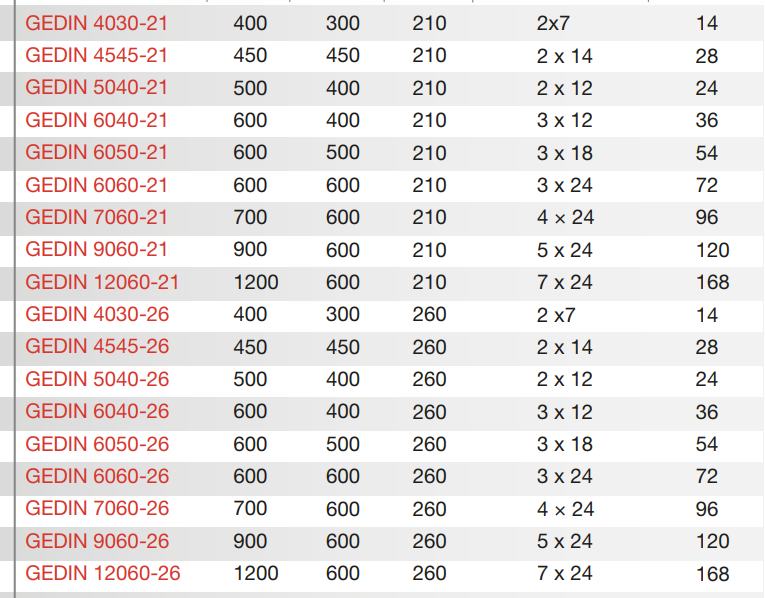

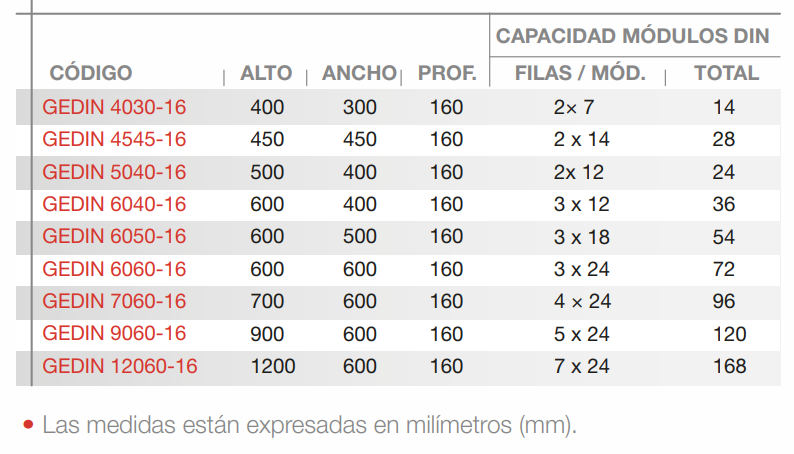

• Diseñado para alojar desde 14 a 168 módulos din según modelo.

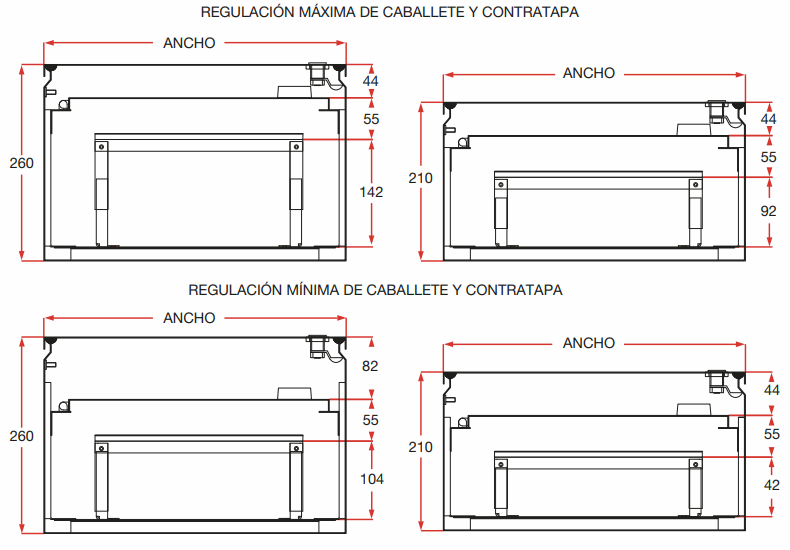

• Cuentan con contratapa abisagrada calada y regulable en profundidad que conjuntamente con la regulación de los caballetes que vienen montados sobre el fondo del gabinete le brindan la posibilidad al instalador de disponer de espacio entre el fondo y la contratapa o también entre la contratapa y la tapa, dependiendo de la necesidad del diseño del tablero.

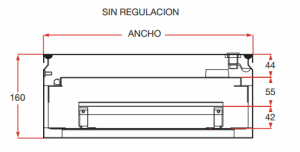

• Esta línea dispone de 3 profundidades que van de 160mm, 210mm a 260mm
• A pedido del cliente se puede elegir contratapa fija y modificar cantidad de filas y módulos din.

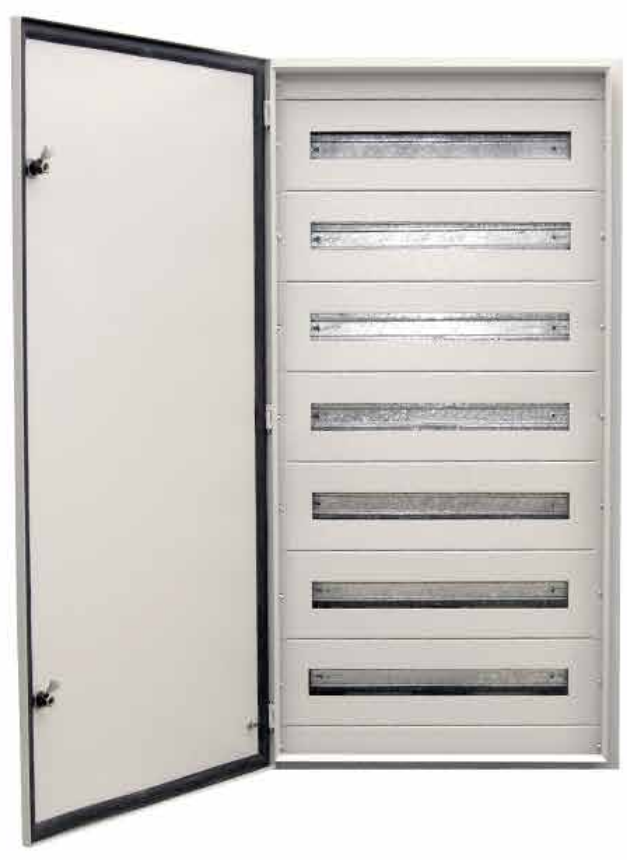

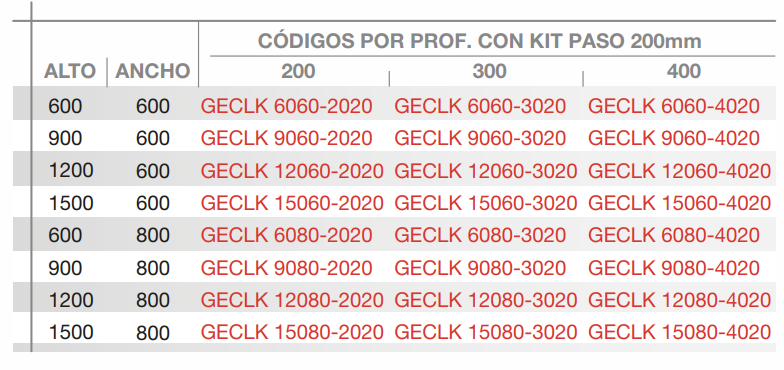

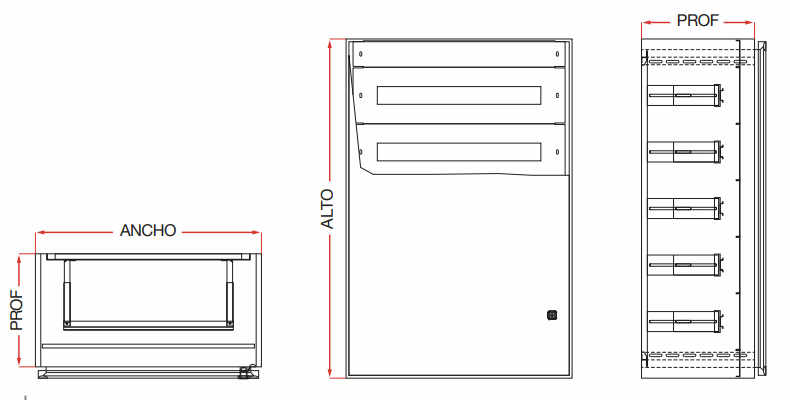

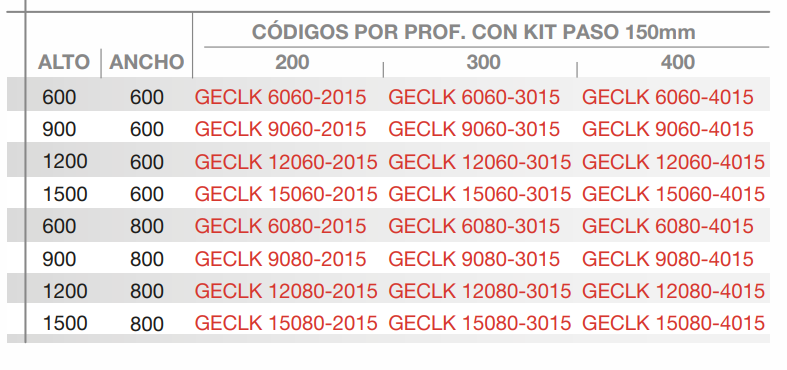

GECLK / Gabinete Estanco Cuello Laberinto y Kit de Térmicas – IP65
Esta línea está compuesta por un gabinete GECL más un KIT para termomagnéticas ya montado en su interior El kit puede elegirse en paso de líneas de termomagnéticas de 150mm o de 200mm según necesidad. El KIT puede ser personalizado para interruptores compactos, seccionadores, contactores, borneras, etc. adaptándose a las necesidades específicas del cliente.
CARACTERÍSTICAS
• El cuerpo está construido en chapa de acero, soldado en continuo.
• Previo al pintado se realiza a la chapa un tratamiento de desengrase, fosfatizado y pasivado, para evitar la oxidación.
• Pintura electrostática en polvo de resina de poliéster texturizada al horno de color Beige Ral 7032.
• Burlete de poliuretano inyectado en continuo sobre la misma pieza.
• Las arandelas de las cerraduras son de «EPDM» elastómero de etileno propileno que garantiza durabilidad y elasticidad.
• Los bornes de puesta a tierra, soldados por proyección y cobreados con 8/10 micrones, en tapa y cuerpo, al vincularlos con un cable de puesta a tierra se logra una resistencia débil, menor a 0.05 OHMS.
• Las bisagras son de acero y están atornilladas al cuerpo y soldadas a la tapa del gabinete (bisagras ocultas).
• Las cerraduras tipo doble paleta de 1/4 de vuelta, con o’ring de acrilo nitrilo para mejorar su funcionamiento y estanqueidad.
Opcional: cerraduras tipo fallebas
• Herrajes soldados al mismo para regulación de contratapas abisagradas o fijas.
• Bandeja de fondo en chapa galvanizada y caballetes regulables en profundidad en donde se montan las termomagnéticas, contactores, borneras, etc.
• Carátulas con regulación en profundidad, las mismas pueden ser de paso 150 o 200mm caladas para módulos Din o ciegas; también pueden ser dobles (ej. 300mm o 400mm) en caso de querer colocar un interruptor compacto o un seccionador.

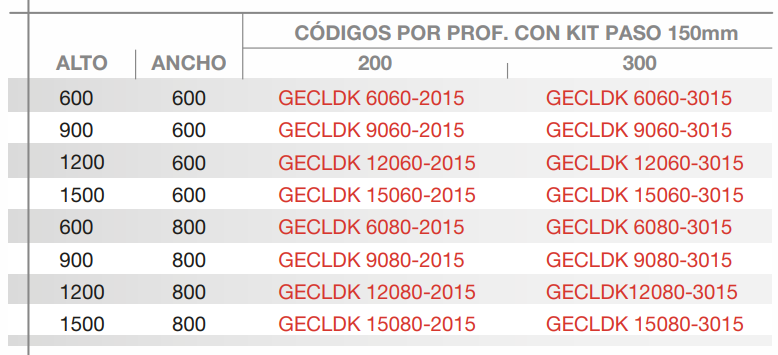

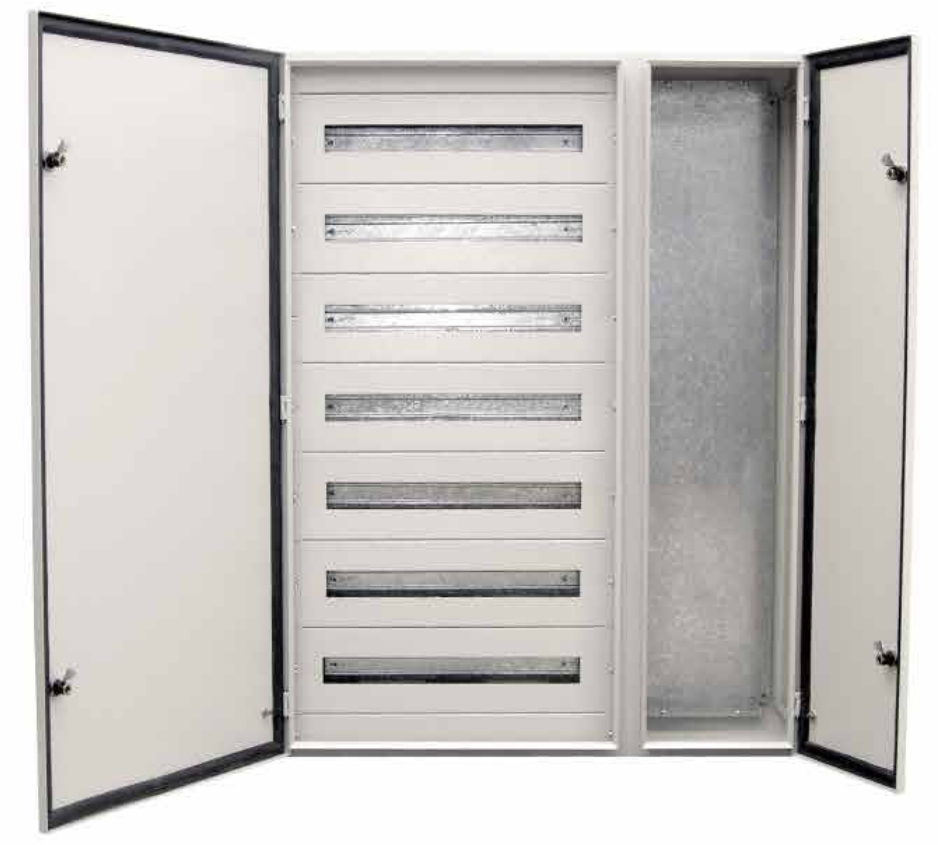

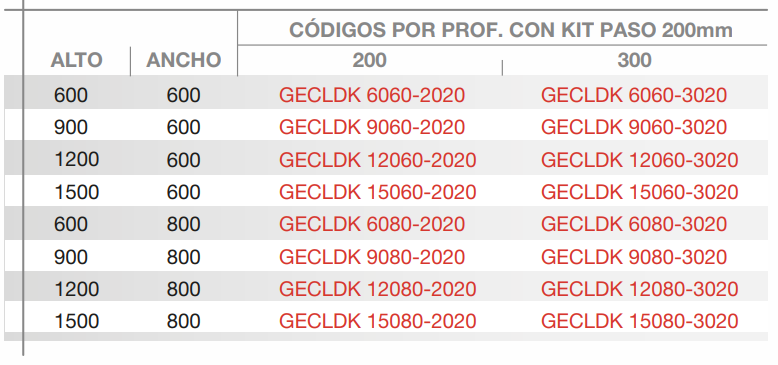

GECLDK / Gabinete Estanco Cuello Laberinto con Ducto y Kit de Térmicas – IP65
Esta línea está compuesta por un gabinete GECLD más un KIT para termomagnéticas ya montado en su interior El kit puede elegirse en paso de líneas de termomagnéticas de 150mm o de 200mm según necesidad.
El KIT puede ser personalizado para interruptores compactos, seccionadores, contactores, borneras, etc. adaptándose a las necesidades específicas del cliente.
CARACTERÍSTICAS
• El cuerpo está construido en chapa de acero, soldado en continuo.
• Previo al pintado se realiza a la chapa un tratamiento de desengrase, fosfatizado y pasivado, para evitar la oxidación.
• Pintura electrostática en polvo de resina de poliéster texturizada al horno de color Beige Ral 7032.
• Burlete de poliuretano inyectado en continuo sobre la misma pieza.
• Las arandelas de las cerraduras son de «EPDM» elastómero de etileno propileno que garantiza durabilidad y elasticidad.
• Los bornes de puesta a tierra, soldados por proyección y cobreados con 8/10 micrones, en tapa y cuerpo, al vincularlos con un cable de puesta a tierra se logra una resistencia débil, menor a 0.05 OHMS.
• Las bisagras son de acero y están atornilladas al cuerpo y soldadas a la tapa del gabinete (bisagras ocultas).
• Las cerraduras tipo doble paleta de 1/4 de vuelta, con o’ring de acrilo nitrilo para mejorar su funcionamiento y estanqueidad.
Opcional: cerraduras tipo fallebas
• Herrajes soldados al mismo para regulación de contratapas abisagradas o fijas.
• Bandejas de fondo en chapa galvanizada y caballetes regulables en profundidad en donde se montan las termomagnéticas, contactores, borneras, etc.
• Carátulas con regulación en profundidad, las mismas pueden ser de paso 150 o 200mm caladas para módulos Din o ciegas; también pueden ser dobles (ej. 300mm o 400mm) en caso de querer colocar un interruptor compacto o un seccionador.
