Línea GEE / Tradicional - IP65 Han sido diseñados para darle flexibilidad al usuario en el armado del tablero final, con una amplia gama de medidas estándar y accesorios que ofrecen una solución a cada aplicación o también pueden fácilmente personalizarse y combinar entre si para adaptarse a requerimientos específicos.

Content on this page requires a newer version of Adobe Flash Player.

Get Adobe Flash player


Caracteristicas

» Están construídos por marcos formados con perfiles fabricados en chapa B.W.G Nº 14 (2mm) de espesor con múltiples pliegues y soldados ofreciendo una alta resistencia mecánica. Punzonados modularmente, con perforaciones cuadradas de 8x8mm y redondas Ø 5,25mm, alternados con espacios de 25mm permiten utilizar tuercas jaula o tornillos autorroscantes respectivamente, garantizando una instalación rápida de accesorios.
» El cuerpo posee perforaciones para una fácil instalación y cambio del sentido de apertura para puertas estándar y / o panel trasero sin necesidad de realizar nuevos agujeros.
» La puerta esta fabricada en chapa B.W.G Nº 16 ( de 1.6mm). Interiormente hay un marco con perforaciones de 4mm de diámetro este da a la puerta una mayor rigidez y se puede desmontar lo que permite un fácil montaje de cualquier tipo de aplicación. El panel posterior se fabrica con chapa B.W.G Nº 16 ( de 1.6mm). y puede sustituirse fácilmente por otra puerta.
» Cuatro bisagras de acero invisibles desde el exterior permiten a la puerta una apertura de 120º y un cierre tipo falleba de tres puntos aseguran una presión uniforme para lograr un cierre adecuado.



» Los paneles laterales son desmontables para la combinación de armarios o para el acceso lateral están fabricados en chapa B.W.G Nº 16 ( de 1.6mm). ,el ajuste fácil y rápido de ellos es parte del sistema integral.
» La parte inferior del armario está diseñada con una gran apertura cubierta con varias placas de paso de cables desmontables e intercambiables para lograr una acometida de cables óptima.
» La bandeja porta elementos se fabrica en chapa de acero galvanizada en origen B.W.G Nº 14 (de 2mm) de espesor, ésta proporciona una masa de conexión equipotencial entre todos los dispositivos montados sobre ella.
La bandeja porta elementos descansa sobre 2 largueros en forma de L, los cuales a su ves se montan en soportes deslizantes que permiten una fácil instalación y el ajuste en profundidad sin interferir con el espacio de entrada de cables.
Todos los paneles son puestos a tierra directamente con el armario a través de sus anclajes.
» Cada armario viene provisto en forma estándar con un zocalo de 100 de altura.
» Los armarios pueden acoplarse entre si utilizando un kit de unión que asegura su robustez en el acoplamiento.



Accesorios
/ Contratapas Abisagradas y Contratapas Fijas enteras o segmentadas
/ Cancamos de Izaje
/ Perfiles Portabarras
/ Perfiles Portainterruptores
/ Tapas con Visor

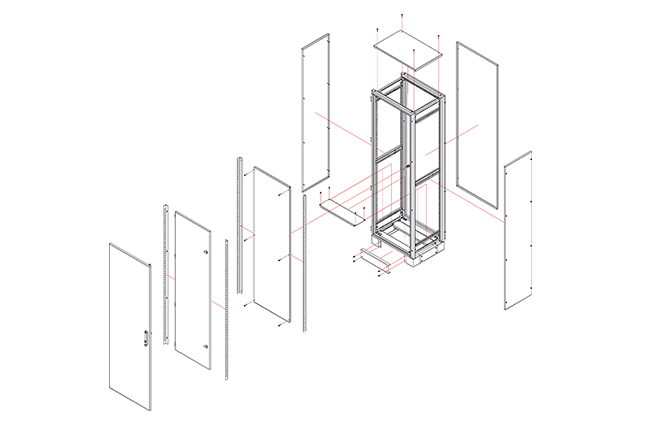

Plano
Plano

Tabla
